Электромагнитный клапан: что это, устройство и принцип работы

Электромагнитный клапан — это устройство, которое управляет потоком жидкости, воздуха или газа с помощью электрического сигнала. Такие клапаны широко применяются в автомобильной технике, грузовиках и специализированном транспорте. Они позволяют автоматически открывать, перекрывать или перенаправлять поток рабочей среды без непосредственного механического управления водителем.

В автомобиле электромагнитные клапаны могут быть частью топливной, пневматической, вакуумной и других систем. Несмотря на относительно простую конструкцию, неисправность такого элемента способна повлиять на работу всего узла. Поэтому важно понимать, что такое электромагнитный клапан, из каких деталей он состоит, как работает и по каким признакам можно определить его неисправность.

Что такое электромагнитный клапан

Электромагнитный клапан — это электромеханическое устройство, в котором положение запорного элемента изменяется под воздействием электромагнитного поля. Когда на катушку поступает напряжение, создается магнитное поле, которое перемещает подвижный сердечник. В результате канал открывается или закрывается в зависимости от конструкции клапана.

После прекращения подачи напряжения сердечник обычно возвращается в исходное положение под действием пружины. Благодаря этому клапан способен быстро реагировать на электрические команды и многократно изменять свое состояние во время работы системы.

Для автомобильных и грузовых систем применяются разные электромагнитные клапаны, поэтому при выборе детали необходимо учитывать ее назначение, напряжение питания, конструкцию и совместимость с конкретным автомобилем или оборудованием.

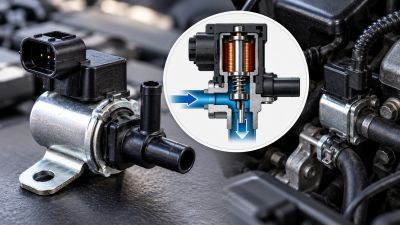

Устройство электромагнитного клапана

Конструкция зависит от назначения и типа устройства, однако общий принцип у большинства электромагнитных клапанов похож. Основными элементами являются корпус, электромагнитная катушка, подвижный сердечник, пружина и запорный механизм. В корпусе расположены каналы, через которые проходит рабочая среда, а электромагнитная часть отвечает за изменение положения клапана.

В зависимости от конструкции отдельные элементы могут отличаться. Например, клапан может иметь несколько входов и выходов, дополнительные уплотнения или другой механизм перемещения сердечника. Однако электромагнитная катушка и подвижный элемент остаются основой принципа работы.

Принцип работы электромагнитного клапана

В исходном состоянии канал находится в положении, предусмотренном конструкцией клапана. После подачи электрического напряжения через обмотку катушки начинает проходить ток. Вокруг нее возникает магнитное поле, которое притягивает сердечник и перемещает связанный с ним запорный элемент.

В результате канал открывается или, наоборот, перекрывается. Когда питание отключается, магнитное поле исчезает, а пружина возвращает сердечник в исходное положение. Такая схема позволяет управлять потоком с помощью электрического сигнала от переключателя, реле, электронного блока управления или другого устройства.

Нормально открытые и нормально закрытые клапаны

Одной из важных характеристик является состояние клапана при отсутствии электрического питания. По этому принципу устройства могут быть нормально закрытыми или нормально открытыми.

• Нормально закрытый клапан — без напряжения перекрывает поток, а после подачи питания открывает канал.
• Нормально открытый клапан — без напряжения пропускает рабочую среду, а после подачи питания перекрывает канал.

Эту характеристику необходимо учитывать при замене. Даже если два клапана похожи по размерам и способу подключения, разное исходное состояние может сделать деталь непригодной для конкретной системы.

Где применяются электромагнитные клапаны в автомобиле

Сфера применения зависит от конструкции транспортного средства. Электромагнитное управление используется там, где необходимо быстро и автоматически изменять направление или интенсивность потока. Особенно распространены такие решения в грузовой технике, где используется большое количество пневматических и вспомогательных систем.

Электромагнитные клапаны могут использоваться для управления подачей топлива, воздуха, вакуумом, пневматическими механизмами и другими контурами. Конкретное назначение всегда зависит от модели автомобиля и конструкции соответствующей системы.

Что такое КЭМ 10 и как он работает

КЭМ 10 — один из типов электромагнитных клапанов, применяемых на грузовой автомобильной технике. Его задача связана с управлением потоком в соответствующей системе с помощью электрического сигнала. Конкретное исполнение и схема подключения зависят от модификации клапана и автомобиля, на котором он установлен.

Принцип работы КЭМ 10 основан на том же электромагнитном эффекте: после подачи напряжения катушка создает магнитное поле, которое перемещает сердечник и изменяет положение рабочего канала. После отключения питания механизм возвращается в предусмотренное конструкцией исходное состояние.

При замене КЭМ 10 важно сверять маркировку и характеристики старой детали с новой. Внешнее сходство клапанов не гарантирует одинаковой схемы работы или совместимости.

Основные признаки неисправности электромагнитного клапана

Признаки неисправности зависят от того, в какой системе установлен клапан. Если он не открывается или не закрывается после подачи команды, соответствующий механизм может перестать работать или начать работать нестабильно.

• клапан не реагирует на подачу напряжения;
• механизм срабатывает с задержкой или периодически;
• слышен щелчок, но поток не изменяется;
• появляется утечка воздуха или другой рабочей среды;
• катушка чрезмерно нагревается;
• клапан остается в открытом или закрытом положении;
• соответствующая система автомобиля работает нестабильно.

Эти симптомы не всегда означают неисправность именно клапана. Причиной также может быть поврежденная проводка, плохой контакт, неисправное реле, отсутствие питания или проблема в системе управления.

Как проверить электромагнитный клапан

Диагностику стоит начинать с визуального осмотра. Необходимо проверить корпус, разъемы, проводку и контакты. На них не должно быть значительных следов коррозии, оплавления, механических повреждений или загрязнений, мешающих работе подвижных деталей.

Далее проверяют наличие питания в соответствии с электрической схемой автомобиля. Мультиметром также можно проверить обмотку катушки на обрыв или короткое замыкание. Точное значение сопротивления зависит от конкретной модели, поэтому результат необходимо сравнивать с технической документацией.

В некоторых случаях при подаче питания можно услышать характерный щелчок. Он свидетельствует о движении сердечника, но сам по себе не гарантирует нормального прохождения потока: канал может оставаться загрязненным или механически заблокированным.

Почему электромагнитный клапан выходит из строя

Причиной неисправности может стать естественный износ, повреждение обмотки, перегрев, коррозия контактов, загрязнение рабочих каналов или механическое заклинивание сердечника. На ресурс устройства также влияют условия эксплуатации и качество рабочей среды.

Если новый клапан быстро выходит из строя, необходимо проверить не только саму деталь, но и электрическую и рабочую часть системы. Неправильное напряжение, проблемы с проводкой или загрязнение могут повторно повредить установленный элемент.

Как правильно подобрать электромагнитный клапан

При подборе необходимо ориентироваться не только на внешний вид детали. Важны каталожный номер, назначение, напряжение питания, тип подключения, количество каналов, резьба или другой способ монтажа, а также совместимость с конкретной моделью техники.

Наиболее надежный вариант — подбирать деталь по каталожному номеру старого клапана или точным параметрам автомобиля. Это снижает вероятность установки внешне похожего, но функционально несовместимого устройства.

Вывод

Электромагнитный клапан преобразует электрический сигнал в механическое перемещение запорного элемента и позволяет автоматически управлять потоком воздуха, жидкости или газа. Основными частями устройства являются катушка, сердечник, пружина, корпус и запорный механизм. Если клапан перестал работать, диагностика должна включать проверку самой детали, питания, проводки и состояния рабочей системы. При замене необходимо соблюдать характеристики, предусмотренные для конкретного автомобиля.
