Електромагнітний клапан: що це, будова та принцип роботи

Електромагнітний клапан — це пристрій, який керує потоком рідини, повітря або газу за допомогою електричного сигналу. Такі клапани широко застосовуються в автомобільній техніці, вантажівках і спеціалізованому транспорті. Вони дозволяють автоматично відкривати, перекривати або перенаправляти потік робочого середовища без механічного керування водієм.

В автомобілі електромагнітні клапани можуть бути частиною паливної, пневматичної, вакуумної та інших систем. Незважаючи на відносно просту конструкцію, несправність такого елемента може вплинути на роботу всього вузла. Тому важливо розуміти, що таке електромагнітний клапан, з яких деталей він складається, як працює та за якими ознаками можна визначити його несправність.

Що таке електромагнітний клапан

Електромагнітний клапан — це електромеханічний пристрій, у якому положення запірного елемента змінюється під дією електромагнітного поля. Коли на котушку надходить напруга, створюється магнітне поле, яке переміщує рухомий сердечник. У результаті канал відкривається або закривається залежно від конструкції клапана.

Після припинення подачі напруги сердечник зазвичай повертається у початкове положення під дією пружини. Завдяки цьому клапан може швидко реагувати на електричні команди та багаторазово змінювати стан під час роботи системи.

Для автомобільних і вантажних систем застосовуються різні електромагнітні клапани, тому при виборі деталі необхідно враховувати її призначення, напругу живлення, конструкцію та сумісність із конкретним автомобілем або обладнанням.

Будова електромагнітного клапана

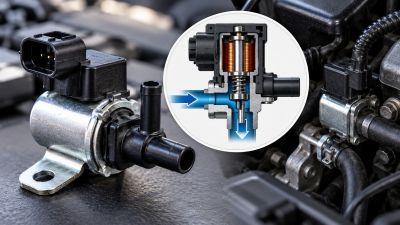

Конструкція залежить від призначення та типу пристрою, але загальний принцип у більшості електромагнітних клапанів схожий. Основними елементами є корпус, електромагнітна котушка, рухомий сердечник, пружина та запірний механізм. Корпус має канали, через які проходить робоче середовище, а електромагнітна частина відповідає за зміну положення клапана.

Залежно від конструкції окремі елементи можуть відрізнятися. Наприклад, клапан може мати декілька входів і виходів, додаткові ущільнення або інший механізм переміщення сердечника. Проте електромагнітна котушка та рухомий елемент залишаються основою принципу роботи.

Принцип роботи електромагнітного клапана

У початковому стані канал знаходиться у положенні, передбаченому конструкцією клапана. Після подачі електричної напруги через обмотку котушки проходить струм. Навколо неї виникає магнітне поле, яке притягує сердечник та переміщує пов'язаний із ним запірний елемент.

У результаті канал відкривається або, навпаки, перекривається. Коли живлення вимикається, магнітне поле зникає, а пружина повертає сердечник у вихідне положення. Така схема дозволяє керувати потоком за допомогою електричного сигналу від перемикача, реле, електронного блока керування або іншого пристрою.

Нормально відкриті та нормально закриті клапани

Однією з важливих характеристик є стан клапана за відсутності електричного живлення. За цим принципом пристрої можуть бути нормально закритими або нормально відкритими.

• Нормально закритий клапан — без напруги перекриває потік, а після подачі живлення відкриває канал.
• Нормально відкритий клапан — без напруги пропускає робоче середовище, а після подачі живлення перекриває канал.

Цю характеристику необхідно враховувати при заміні. Навіть якщо два клапани схожі за розмірами та способом підключення, різний початковий стан може зробити деталь непридатною для конкретної системи.

Де застосовуються електромагнітні клапани в автомобілі

Сфера застосування залежить від конструкції транспортного засобу. Електромагнітне керування використовується там, де необхідно швидко й автоматично змінювати напрямок або інтенсивність потоку. Особливо поширені такі рішення у вантажній техніці, де використовується велика кількість пневматичних та допоміжних систем.

Електромагнітні клапани можуть використовуватися для керування подачею палива, повітря, вакуумом, пневматичними механізмами та іншими контурами. Конкретне призначення завжди залежить від моделі автомобіля та конструкції відповідної системи.

Що таке КЕМ 10 і як він працює

КЕМ 10 — один із типів електромагнітних клапанів, які застосовуються на вантажній автомобільній техніці. Його завдання пов'язане з керуванням потоком у відповідній системі за допомогою електричного сигналу. Конкретне виконання та схема підключення залежать від модифікації клапана й автомобіля, на якому він встановлений.

Принцип роботи КЕМ 10 базується на тому самому електромагнітному ефекті: після подачі напруги котушка створює магнітне поле, яке переміщує сердечник і змінює положення робочого каналу. Після відключення живлення механізм повертається у передбачений конструкцією початковий стан.

Під час заміни КЕМ 10 важливо звіряти маркування та характеристики старої деталі з новою. Зовнішня схожість клапанів не гарантує однакової схеми роботи або сумісності.

Основні ознаки несправності електромагнітного клапана

Ознаки несправності залежать від того, в якій системі встановлений клапан. Якщо він не відкривається або не закривається після подачі команди, відповідний механізм може перестати працювати або працювати нестабільно.

• клапан не реагує на подачу напруги;
• механізм спрацьовує із затримкою або періодично;
• чути клацання, але потік не змінюється;
• з'являється витік повітря або іншого робочого середовища;
• котушка надмірно нагрівається;
• клапан залишається у відкритому або закритому положенні;
• відповідна автомобільна система працює нестабільно.

Ці симптоми не завжди означають, що несправний саме клапан. Причиною також може бути пошкоджена проводка, поганий контакт, несправне реле, відсутність живлення або проблема в системі керування.

Як перевірити електромагнітний клапан

Діагностику варто починати з візуального огляду. Необхідно перевірити корпус, роз'єми, проводку та контакти. На них не повинно бути значних слідів корозії, оплавлення, механічних пошкоджень або забруднення, яке заважає роботі рухомих деталей.

Далі перевіряють наявність живлення відповідно до електричної схеми автомобіля. Мультиметром також можна перевірити обмотку котушки на обрив або коротке замикання. Точне значення опору залежить від конкретної моделі, тому його потрібно порівнювати з технічною документацією.

У деяких випадках при подачі живлення можна почути характерне клацання. Воно свідчить про рух сердечника, але саме по собі не гарантує нормального проходження потоку: канал може залишатися забрудненим або механічно заблокованим.

Чому електромагнітний клапан виходить з ладу

Причиною несправності може стати природне зношування, пошкодження обмотки, перегрів, корозія контактів, забруднення робочих каналів або механічне заклинювання сердечника. На ресурс також впливають умови експлуатації та якість робочого середовища.

Якщо новий клапан швидко виходить з ладу, необхідно перевірити не тільки саму деталь, а й електричну та робочу частину системи. Неправильна напруга, проблеми з проводкою або забруднення можуть повторно пошкодити встановлений елемент.

Як правильно підібрати електромагнітний клапан

Під час підбору потрібно орієнтуватися не лише на зовнішній вигляд деталі. Важливими є каталожний номер, призначення, напруга живлення, тип підключення, кількість каналів, різьба або інший спосіб монтажу, а також сумісність із конкретною моделлю техніки.

Найбезпечніший варіант — підбирати деталь за каталожним номером старого клапана або точними параметрами автомобіля. Це знижує ризик встановлення зовні схожого, але функціонально несумісного пристрою.

Висновок

Електромагнітний клапан перетворює електричний сигнал на механічне переміщення запірного елемента та дозволяє автоматично керувати потоком повітря, рідини або газу. Основними частинами пристрою є котушка, сердечник, пружина, корпус і запірний механізм. Якщо клапан перестав працювати, діагностика повинна включати перевірку самої деталі, живлення, проводки та стану робочої системи. При заміні необхідно дотримуватися характеристик, передбачених для конкретного автомобіля.
