Спідометр автомобіля: види, принцип роботи та несправності

Спідометр — один з основних приладів на панелі автомобіля. Він показує поточну швидкість руху та допомагає водієві контролювати швидкісний режим. Справність спідометра важлива не тільки для зручності керування: неправильні показання або повна відмова приладу ускладнюють контроль швидкості та можуть бути ознакою несправності приводу, датчика, проводки або самого приладу.

Конструкція системи вимірювання швидкості залежить від автомобіля. На старіших моделях часто використовуються механічні спідометри з тросовим приводом, тоді як на сучаснішій техніці сигнал може надходити від електронного датчика швидкості. Розберемо, які види спідометрів існують, як вони працюють, чому показання можуть зникнути або стати неправильними та як знайти причину несправності.

Що таке спідометр і для чого він потрібен

Спідометр — це вимірювальний прилад, призначений для відображення швидкості руху транспортного засобу. Основне значення водій бачить у кілометрах на годину. Прилад розташовується на панелі так, щоб показання можна було швидко зчитувати під час руху.

Не слід плутати спідометр із тахометром. Спідометр показує швидкість автомобіля, а тахометр — частоту обертання колінчастого вала двигуна. Обидва прилади можуть знаходитися поруч на панелі, але отримують різні дані та виконують різні завдання.

Для заміни несправного приладу в каталозі Prom-Trans представлені спідометри для різних автомобілів і техніки. Під час підбору важливо враховувати модель транспортного засобу, принцип роботи, напругу, розміри, тип підключення та каталожний номер.

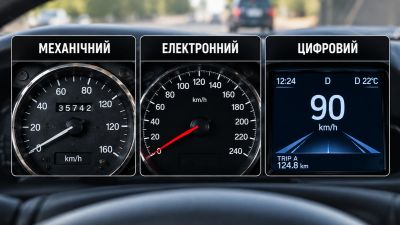

Які види спідометрів бувають

За способом отримання та обробки інформації про швидкість автомобільні спідометри можна умовно поділити на механічні та електронні. Зовнішня індикація також може відрізнятися: класична стрілка на шкалі або цифрове значення на дисплеї.

Поняття «механічний» та «стрілочний» не є повними синонімами. Стрілка описує спосіб відображення інформації, тоді як механічний або електронний принцип визначає спосіб отримання та передавання сигналу про швидкість.

Як працює механічний спідометр

У механічній системі обертання від трансмісії передається до приладу за допомогою гнучкого троса. Під час руху автомобіля трос обертається, а механізм усередині спідометра перетворює це обертання на відхилення стрілки. Чим вища швидкість обертання приводу, тим більше відхиляється стрілка на шкалі.

Однією з характерних деталей такої системи є трос спідометра. Через його зношування, обрив, неправильне прокладання або пошкодження з'єднань показання можуть зникнути, стати нестабільними або стрілка почне рухатися ривками.

Як працює електронний спідометр

В електронній системі швидкість визначається за сигналами відповідного датчика. Під час руху формуються електричні імпульси, частота яких пов'язана зі швидкістю обертання елементів трансмісії або іншого контрольованого вузла. Електроніка обробляє сигнал і перетворює його на значення швидкості.

Далі інформація відображається стрілочним покажчиком з електричним приводом або цифровим дисплеєм. Конкретна схема залежить від автомобіля, тому під час діагностики потрібно враховувати електричну схему саме конкретної моделі.

Чим спідометр відрізняється від тахометра

Спідометр і тахометр часто розташовані поруч, через що їх призначення іноді плутають. Спідометр показує швидкість транспортного засобу, наприклад 60 або 90 км/год. Тахометр показує оберти двигуна за хвилину та дозволяє контролювати режим його роботи.

Якщо потрібно контролювати саме частоту обертання двигуна, використовуються тахометри. Несправність тахометра не означає автоматично несправність спідометра: це різні прилади, хоча на деяких автомобілях вони можуть входити до спільної комбінації приладів.

Основні ознаки несправності спідометра

Несправність не завжди проявляється повною відсутністю показань. Іноді спідометр продовжує працювати, але показує швидкість неправильно, стрілка смикається або періодично падає до нуля. Характер симптомів допомагає визначити напрямок подальшої діагностики.

• стрілка спідометра взагалі не рухається;
• показання періодично зникають;
• стрілка рухається ривками або сильно коливається;
• відображається явно неправильна швидкість;
• спідометр починає працювати тільки після прогрівання або вібрації;
• разом зі спідометром перестає працювати одометр;
• на електронній системі з'являються пов'язані з датчиком або сигналом помилки.

Чому не працює механічний спідометр

Якщо автомобіль оснащений механічним приводом, одним із перших елементів для перевірки є трос. Він може обірватися, зноситися або вийти із зачеплення. Також проблема може знаходитися у приводі з боку коробки передач або у внутрішньому механізмі самого приладу.

Якщо стрілка не стоїть на місці, а смикається, причиною може бути зношений або пошкоджений трос, його неправильне прокладання чи підвищений опір обертанню. Під час діагностики важливо перевіряти всю систему передавання обертання, а не відразу замінювати сам спідометр.

Чому не працює електронний спідометр

В електронній системі коло можливих причин інше. Несправність може бути пов'язана з датчиком швидкості, його живленням, проводкою, роз'ємом, контактами, електронною панеллю або іншими компонентами, через які проходить сигнал.

Спочатку варто оглянути проводку та роз'єми на наявність пошкоджень, окислення та поганого контакту. Після цього перевіряють живлення і сигнал відповідно до схеми конкретного автомобіля. Заміна датчика навмання не завжди вирішує проблему, якщо фактична причина знаходиться у проводці або панелі приладів.

Як перевірити спідометр

Діагностику потрібно починати з визначення типу системи. Якщо використовується механічний трос, перевіряють його стан, кріплення та привід. Для електронної системи оглядають роз'єми та проводку, після чого виконують електричні вимірювання.

• визначте тип спідометра та принцип отримання сигналу;
• перевірте запобіжники, якщо прилад має електричне живлення;
• огляньте роз'єми та проводку;
• для механічної системи перевірте трос і його з'єднання;
• для електронної системи перевірте датчик і його електричне коло;
• звірте фактичні показання з діагностичними даними, якщо конструкція автомобіля це дозволяє;
• після виявлення причини замініть або відремонтуйте несправний компонент.

Під час електричної діагностики мультиметр дозволяє перевірити живлення, цілісність проводки та окремі параметри кола. Однак метод перевірки датчика залежить від його типу, тому універсального значення напруги або опору для всіх автомобілів немає.

Чи можна їздити, якщо не працює спідометр

Продовжувати звичайну експлуатацію автомобіля з несправним спідометром небажано. Водій втрачає нормальний контроль фактичної швидкості та може неправильно оцінювати швидкісний режим. Крім того, відмова спідометра іноді є лише одним із симптомів несправності датчика, проводки або іншого компонента.

Тому несправність краще діагностувати та усунути якомога швидше. Особливо це стосується ситуацій, коли одночасно зникають інші показання панелі або з'являються додаткові ознаки проблеми з електронікою автомобіля.

Як правильно підібрати новий спідометр

Прилад не варто вибирати тільки за зовнішнім виглядом або діаметром корпусу. Навіть схожі моделі можуть мати різний принцип роботи, робочу напругу, діапазон показань, роз'єми, передавальні характеристики та кріплення.

Під час підбору потрібно враховувати модель і модифікацію транспортного засобу, каталожний номер старої деталі, тип приводу, робочу напругу, розміри та спосіб підключення. Для вантажних автомобілів і спеціальної техніки особливо важливо звіряти заводське маркування приладу.

Висновок

Спідометр дозволяє водієві контролювати швидкість автомобіля та є важливою частиною панелі приладів. У механічних системах інформація передається за допомогою приводу та троса, а в електронних — за допомогою електричного сигналу від датчика. Якщо спідометр перестав працювати, показує неправильну швидкість або його стрілка смикається, потрібно перевіряти не тільки сам прилад, але й трос, датчик, проводку, роз'єми та інші елементи системи. Новий спідометр слід підбирати за характеристиками та сумісністю з конкретним транспортним засобом.
