Автоелектроніка автомобіля: що входить і як працює

Автоелектроніка — це сукупність електронних та електричних компонентів, які контролюють, керують і забезпечують роботу різних систем автомобіля. До неї належать датчики, реле, блоки керування, регулятори, запобіжники, елементи систем запалювання, запуску, освітлення та інші пристрої. Сучасний автомобіль неможливо уявити без електроніки, адже вона бере участь практично у всіх процесах — від запуску двигуна до роботи освітлення та контрольно-вимірювальних приладів.

Кількість електронних компонентів залежить від конструкції, року випуску та комплектації транспортного засобу. У простіших автомобілях електросистема може складатися з відносно невеликої кількості вузлів, тоді як у сучасній техніці використовується багато датчиків і електронних модулів. Розберемо, що входить до автоелектроніки, як взаємодіють її основні елементи та які несправності зустрічаються найчастіше.

Що таке автоелектроніка

Автоелектроніка об'єднує пристрої, які працюють з електричними сигналами, отримують інформацію про стан систем автомобіля або керують їхньою роботою. Частина компонентів лише передає дані, інші аналізують отриману інформацію або вмикають певні споживачі.

Наприклад, датчик може вимірювати температуру охолоджувальної рідини та передавати інформацію електронному блоку керування. Блок обробляє сигнал і залежно від отриманого значення може змінити режим роботи відповідної системи. За схожим принципом працюють багато інших електронних вузлів.

Основні компоненти для ремонту та обслуговування таких систем зібрані у розділі автоелектроніка Prom-Trans.

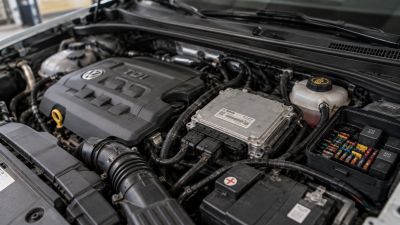

Що входить в автоелектроніку автомобіля

До автомобільної електроніки належить велика кількість пристроїв різного призначення. Частина з них відповідає за контроль параметрів, частина — за комутацію електричних кіл, а інші безпосередньо керують роботою обладнання.

До автоелектроніки також належать елементи системи запалювання, заряджання, запуску двигуна, освітлення, звукової сигналізації та електроживлення. Конкретний набір компонентів залежить від автомобіля.

Як працює автоелектроніка

Основою роботи більшості електронних систем є передавання та обробка електричних сигналів. У спрощеному вигляді система складається з джерела живлення, датчика або керуючого пристрою, електронного блока, виконавчого механізму та проводки, яка з'єднує всі елементи.

Наприклад, датчик визначає певний параметр і формує електричний сигнал. Далі сигнал передається до блока керування або іншого пристрою. Після обробки інформації система може активувати реле, електромагнітний клапан, лампу, електродвигун або інший виконавчий елемент.

Саме взаємодія між датчиками, керуючими модулями та виконавчими пристроями дозволяє автомобілю автоматично реагувати на зміну умов роботи.

Яку роль виконують датчики

Датчики є одним із основних джерел інформації для електронних систем. Вони можуть контролювати температуру, тиск, рівень пального, положення механізмів, частоту обертання та інші параметри. Отримані дані передаються на прилади або електронні блоки.

У каталозі Prom-Trans окремо представлені датчики та регулятори різного призначення. Під час підбору важливо враховувати модель автомобіля, тип датчика, його робочі параметри та спосіб підключення.

Несправність датчика може призвести не тільки до неправильних показань на панелі. Якщо його сигнал використовується системою керування, неправильні дані можуть вплинути на роботу інших вузлів.

Для чого потрібні реле

Автомобільне реле дозволяє керувати електричним колом за допомогою відносно малого керуючого струму. Це особливо важливо для обладнання, яке споживає значний струм. Замість того щоб пропускати все навантаження через кнопку або перемикач, керуючий сигнал активує реле, а вже його контакти комутують силове коло.

Реле застосовуються в системах освітлення, запуску двигуна, роботі склоочисників, звукових сигналів та іншого електрообладнання. У каталозі є окремий розділ реле та запобіжники.

Для чого потрібні запобіжники

Запобіжники виконують захисну функцію. Якщо сила струму в колі перевищує допустиме значення, плавкий елемент перегорає та розриває коло. Це допомагає захистити проводку та електрообладнання від перегрівання й пошкодження.

Кожен запобіжник має певний номінал струму, тому встановлювати замість нього елемент з більшим значенням без передбачених виробником причин небезпечно. Якщо запобіжник повторно перегорає після заміни, необхідно шукати причину перевантаження або короткого замикання.

Що роблять електронні блоки керування

Електронний блок керування отримує сигнали від датчиків, обробляє їх відповідно до заданого алгоритму та формує команди для інших компонентів. У різних автомобілях можуть використовуватися окремі модулі для двигуна, освітлення, приладів та інших систем.

Блок керування працює лише тоді, коли має справне живлення, масу та коректні сигнали. Тому помилка в роботі електронного модуля не завжди означає його внутрішню несправність. Причиною можуть бути пошкоджені контакти, проводка, запобіжник або неправильний сигнал від датчика.

Система запуску та заряджання

До автомобільної електросистеми належать стартер, генератор, регулятор напруги, акумулятор та пов'язані з ними керуючі елементи. Акумулятор забезпечує енергією електрообладнання та дозволяє запустити двигун, а після запуску генератор виробляє електроенергію та заряджає акумулятор.

Якщо система заряджання працює неправильно, напруга може бути недостатньою або надмірною. Це здатне викликати проблеми не тільки з акумулятором, а й з електронними компонентами автомобіля.

Прилади та вимірювальні пристрої

Спідометр, тахометр, покажчик температури, тиску та рівня пального забезпечують водія інформацією про стан автомобіля. У старіших системах частина приладів могла працювати за механічним принципом, але в сучаснішій техніці більшість показань формується на основі електричних сигналів.

Якщо прилад показує неправильне значення, причина може бути не в самому покажчику. Потрібно перевірити датчик, проводку, контакти, живлення та лише після цього робити висновок про несправність панелі або приладу.

Основні ознаки несправності автоелектроніки

Електричні несправності можуть проявлятися по-різному. Деякі виникають постійно, а інші з'являються лише під час вібрації, підвищеної вологості або зміни температури.

• окремий електроприлад повністю перестав працювати;
• обладнання періодично вмикається та вимикається;
• на панелі з'являються неправильні показання;
• перегорають запобіжники;
• реле не спрацьовує або працює нестабільно;
• окислюються або нагріваються контакти;
• акумулятор швидко розряджається;
• освітлення працює нестабільно;
• з'являються помилки електронних систем.

Одна й та сама ознака може бути пов'язана з різними деталями. Наприклад, якщо не працює електричний пристрій, причиною може бути запобіжник, реле, проводка, перемикач, відсутність маси або сам споживач.

Як перевіряти автомобільну електроніку

Діагностику краще виконувати послідовно, починаючи з найпростіших перевірок. Спочатку необхідно оглянути запобіжники, роз'єми та проводку. Особливу увагу варто звертати на окислені контакти, пошкоджену ізоляцію, сліди перегріву та ненадійні з'єднання.

• перевірте стан акумулятора та напругу живлення;
• огляньте відповідні запобіжники;
• перевірте реле, якщо воно використовується у колі;
• огляньте роз'єми та проводку;
• перевірте наявність надійної маси;
• за електричною схемою перевірте живлення компонента;
• за необхідності перевірте сигнал датчика або виконавчого пристрою.

Для базових вимірювань часто використовується мультиметр. Він дозволяє перевірити напругу, опір і цілісність електричного кола. Однак конкретні контрольні значення потрібно брати з технічної документації для відповідного автомобіля та компонента.

Чому електронні компоненти виходять з ладу

Причиною несправностей можуть бути природне зношування, перепади напруги, коротке замикання, вода, корозія контактів, механічні пошкодження проводки та неправильне підключення додаткового обладнання. Негативний вплив також має перегрів.

Перед заміною дорогої електронної деталі важливо переконатися, що проблема дійсно знаходиться в ній. Нерідко несправність викликає набагато простіша причина — поганий контакт, пошкоджений провід, запобіжник або відсутність нормального живлення.

Як правильно підбирати автоелектроніку

Підбирати автомобільну електроніку тільки за зовнішнім виглядом не слід. Навіть схожі компоненти можуть відрізнятися робочою напругою, схемою підключення, кількістю контактів, характеристиками сигналу та призначенням.

При виборі потрібно враховувати каталожний номер, марку та модель транспортного засобу, рік і модифікацію, напругу бортової мережі, тип роз'єму та характеристики конкретного вузла. Для вантажної техніки також важливо враховувати, чи розрахований компонент на 12 або 24 В.

Висновок

Автоелектроніка об'єднує датчики, блоки керування, реле, запобіжники, регулятори, прилади, перемикачі та багато інших компонентів. Датчики передають інформацію, блоки керування її обробляють, а реле та виконавчі механізми виконують відповідні команди. Якщо електрообладнання працює неправильно, діагностику варто починати з перевірки живлення, запобіжників, контактів і проводки. Новий електронний компонент необхідно підбирати за технічними характеристиками та сумісністю з конкретним автомобілем.
